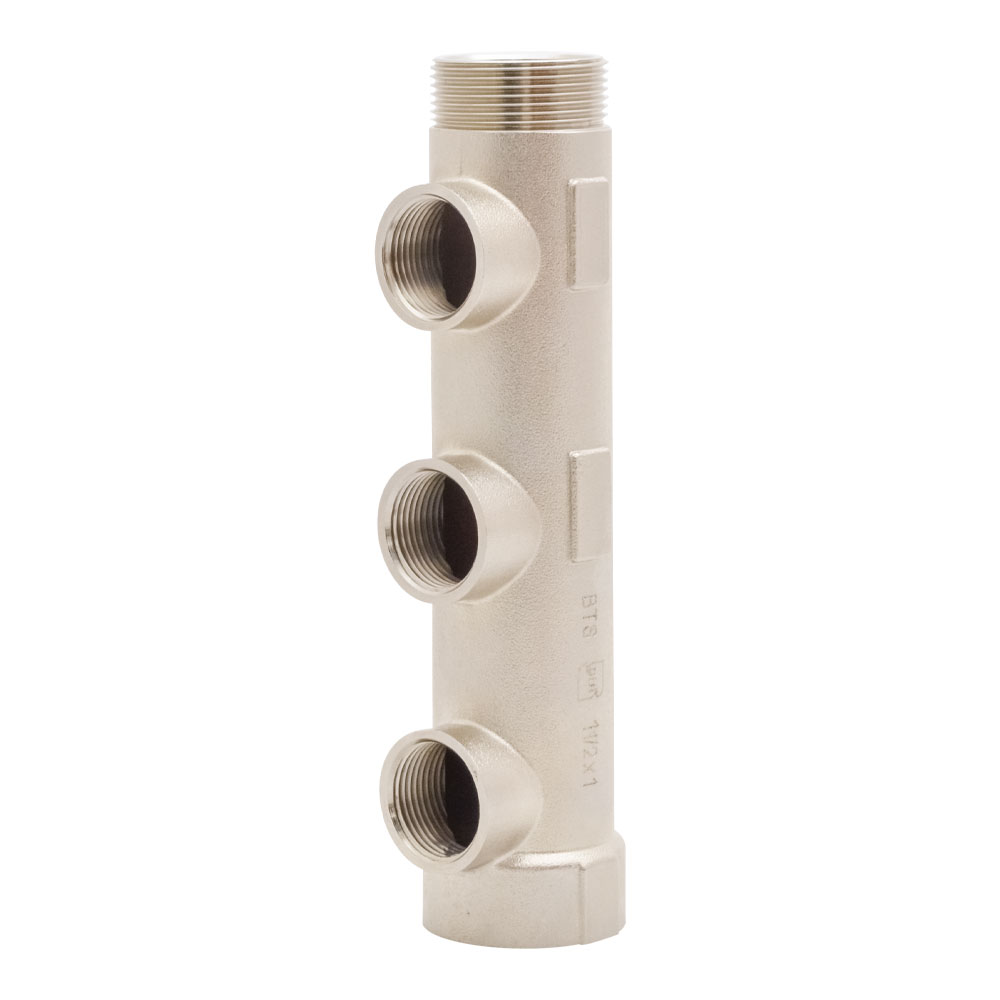

کلکتور مدولار یم و یک دوم اینچ BTS
کلکتور مدولار یم و یک دوم اینچ BTS

کلکتور مدولار یک و یک دوم اینچ BTS

کلکتور یک و یک چهارم اینچ BTS کلکتور مدولار یک و یک چهارم اینچ BTS
کلکتور مدولار دو اینچ BTS کلکتور مدولار دو اینچ BTS

کلکتور مدولار یک و یک دوم اینچ BTS

Category: Tags: , ,

توضیحات

کد تعداد خروجی-سایز بدنه تعداد در کارتن
۳۹۴۰۲ ۱ ۱/۲"×۱/۲" - ۲b* ۲
۳۹۴۰۳ ۱ ۱/۲"×۱/۲" - ۳b* ۲
۳۹۴۰۴ ۱ ۱/۲"×۱/۲" - ۴b* ۲
۳۹۴۰۵ ۱ ۱/۲"×۱/۲" - ۵b ۲
۳۹۴۰۶ ۱ ۱/۲"×۱/۲" - ۶b ۲
۳۹۴۰۷ ۱ ۱/۲"×۱/۲" - ۷b ۲
۳۹۴۰۸ ۱ ۱/۲"×۱/۲" - ۸b ۲
۳۹۴۰۹ ۱ ۱/۲"×۱/۲" - ۹b ۲
۳۹۴۱۰ ۱ ۱/۲"×۱/۲" - ۱۰b ۲
۳۵۸۰۲ ۱ ۱/۲"×۳/۴" - ۲b* ۲
۳۵۸۰۳ ۱ ۱/۲"×۳/۴" - ۳b* ۲
۳۵۸۰۴ ۱ ۱/۲"×۳/۴" - ۴b* ۲
۳۵۸۰۵ ۱ ۱/۲"×۳/۴" - ۵b ۲
۳۵۸۰۶ ۱ ۱/۲"×۳/۴" - ۶b ۲
۳۵۸۰۷ ۱ ۱/۲"×۳/۴" - ۷b ۲
۳۵۸۰۸ ۱ ۱/۲"×۳/۴" - ۸b ۲
۳۵۸۰۹ ۱ ۱/۲"×۳/۴" - ۹b ۲
۳۵۸۱۰ ۱ ۱/۲"×۳/۴" - ۱۰b ۲
۳۸۴۰۲ ۱ ۱/۲"×۱" - ۲b* ۲
۳۸۴۰۳ ۱ ۱/۲"×۱" - ۳b* ۲
۳۸۴۰۴ ۱ ۱/۲"×۱" - ۴b ۲
۳۸۴۰۵ ۱ ۱/۲"×۱" - ۵b ۲
۳۸۴۰۶ ۱ ۱/۲"×۱" - ۶b ۲
۳۸۴۰۷ ۱ ۱/۲"×۱" - ۷b ۲
۳۸۴۰۸ ۱ ۱/۲"×۱" - ۸b ۲
۳۸۴۰۹ ۱ ۱/۲"×۱" - ۹b ۲
۳۸۴۱۰ ۱ ۱/۲"×۱" - ۱۰b ۲

این دسته از کلکتورها به صورت یک پارچه ارائه می شوند
تمامی کلکتورها قابل سفارش با خروجی بیشتر می باشند

39402-39403-39404-39405-39406-39407-39408-39409-39410-35802-35803-35804-35805-35806-35807-35808-35809-35810-38402-38403-38404-38405-38406-38407-38408-38409-38410

کلکتور مدولار “1 در “1/2 بی‌تی‌اس با کد فنی 3500X، یکی از باکیفیت‌ترین تجهیزات برای توزیع یکنواخت آب در سیستم‌های آبرسانی، رادیاتور و فن‌کوئل است. سایز بدنه اصلی این کلکتور 1 اینچ بوده و به صورت یکپارچه با تعداد 2 الی 6 خروجیِ 1/2 اینچ تولید می‌شود. به لطف طراحی هوشمندانه و قابلیت مدولار، مجریان تاسیسات می‌توانند با اتصال این کلکتورها به یکدیگر، به راحتی تا 10 خروجی را تأمین کنند.

مشخصات فنی و تکنولوژی تولید

  • روش تولید: آلیاژ برنج با روش فورج (پرس‌کاری)، تراشکاری دقیق و آبکاری

  • مقاومت ساختاری: دانه‌بندی یکپارچه و مقاومت بسیار بالا در فشارهای سنگین

  • فاصله خروجی‌ها: 50 میلی‌متر (مرکز تا مرکز)

  • حداکثر فشار و دمای کاری: bar 10 و 95 درجه سانتی‌گراد

  • استاندارد: دارای نشان استاندارد ملی ایران

مزایای کلیدی کلکتورهای مدولار بی‌تی‌اس

کلکتورهای مدولار BTS دارای دو انتهای روپیچ و توپیچ هستند که به شما اجازه می‌دهد هر تعداد خروجی مورد نیاز را بدون استفاده از واسط و مغزی ایجاد کنید. این ویژگی علاوه بر افزایش سرعت اجرا، باعث کاهش هزینه‌های انبارداری نیز می‌شود. همچنین طول رزوه‌ها در این کلکتور بلند در نظر گرفته شده تا نصب شیرآلات کلکتوری به آسانی انجام شود و شیر به داخل کلکتور ورود نکند.

کلکتورهای مدولار BTS بر خلاف روش‌های ریخته‌گری سنتی، از طریق روش فورج (پرس‌کاری) تولید می‌شوند. این روش باعث فشردگی مولکولی (دانه‌بندی بهتر) آلیاژ برنج شده و در نتیجه استحکام محصول را در برابر تنش‌ها و فشارهای بالای سیستم تاسیساتی به شدت افزایش می‌دهد.

خیر. بزرگترین مزیت کلکتورهای مدولار BTS این است که در دو انتهای خود دارای رزوه‌های روپیچ و توپیچ هستند. بنابراین امکان اتصال مستقیم کلکتورها به یکدیگر به‌صورت مدولار و بدون استفاده از هیچ‌گونه واسط و مغزی فراهم است.

نکته مهم در این کلکتورها این است که روزه های توپیچ و روپیچ به گونه ای طراحی شده اند که در زمان سفت شدن دو کلکتور خروجی ها همگی در یک راستا قرار می‌گیرند.

در سیستم کلکتوری، اتصالات در کف ساختمان حذف می‌شوند که این امر ریسک نشتی توکار را به صفر می‌رساند. کاهش اتصالات باعث کاهش افت فشار در این سیستم می‌شود. همچنین خروج آب از انشعابات یکنواخت بوده و به کمک شیرهای کلکتوری می‌توان هر واحد بهداشتی را به صورت کاملاً مستقل کنترل، تعمیر یا تعویض نمود.

فاصله بین خروجی‌ در کلکتورهای مدولار با ابعاد مختلف  به صورتی در نظر گرفته شده است تا شیرآلات مانند شیر کلکتوری کوپلی، مهره ماسوره دار یا توپی با دسته پروانه ای روی کلکتور به آسانی نصب شوند و با یکدیگر تداخل نداشته باشند.

سایز بدنه کنتور سایز خروجی کنتور فاصله مرکز تا مرکز خروجی BTS (mm)
۳/۴″ ۱/۲″ ۵۰
۱″ ۱/۲″ ۵۰
۱″ ۳/۴″ ۵۶
۱ ۱/۴″ ۱/۲″ ۵۰
۱ ۱/۴″ ۳/۴″ ۶۲
۱ ۱/۲″ ۱/۲″ ۵۵
۱ ۱/۲″ ۳/۴″ ۶۲
۱ ۱/۲″ ۱″ ۸۰
۲″ ۳/۴″ ۶۲
۲″ ۱″ ۸۰
